Kompositmaterial håller på att revolutionera industrin, men bearbetningen av dem utgör fortfarande en stor utmaning. Även med avancerade maskiner och processstyrning ställer bearbetningen av fibrer och harts fortfarande höga krav på både tekniska och operativa färdigheter. Här berättar Liam Haglington, produktchef för ändfräsar i hårdmetall hos den globala ledaren inom skärverktyg och bearbetningslösningar, Sandvik Coromant, hur avancerad verktygsdesign och materialteknik hjälper tillverkare att övervinna begränsningarna vid bearbetning av abrasiva kompositmaterial.
Lätta och högpresterande kompositmaterial som kolfiberarmerad plast (CFRP) erbjuder en kombination av hög styvhet i förhållande till vikt, korrosionsbeständighet och konstruktionsfrihet som möjliggör omfattande viktbesparingar.
Flygindustrin är fortfarande det område där kraven på kompositmaterial är som störst. Komponenter som flygkroppsramar, vingar, stabilisatorer, balkar, ribbor och golvbalkar är avgörande för den strukturella integriteten och bearbetas ofta i högvolymmiljöer med mycket höga precisionskrav. Kompositmaterial lämpar sig särskilt väl för dessa applikationer tack vare sin höga styvhet i förhållande till vikt, utmärkta utmattningshållfasthet och möjligheten att anpassa fiberorienteringen för att skapa styrka exakt där den behövs, egenskaper som är avgörande för lätta flygplansstrukturer med höga prestandakrav.
Även andra branscher drar nytta av kompositmaterial. Fordonsindustrin använder CFRP för att minska vikt och förbättra effektiviteten. Enligt JEC är kompositmaterial ”avgörande i tillämpningar där viktminskning är en prioritet för att förbättra bränsleeffektiviteten och begränsa utsläppen av växthusgaser”. Kompositer utgör idag cirka 17 procent av materialen inom flygindustrin och åtta procent inom transportsektorn. I samtliga dessa branscher leder stabil processkontroll och tillförlitliga verktyg direkt till kostnadsbesparingar och ökad produktionstrygghet.
Varför kompositbearbetning är så utmanande
Bearbetning av kompositmaterial skiljer sig avsevärt från bearbetning av metaller. Kompositer kombinerar styva, abrasiva fibrer med en mjukare hartsmatris, och varje förändring i fiberorientering påverkar hur materialet beter sig under bearbetningen. Det som ser homogent ut på ytan utgör i praktiken en ständigt föränderlig miljö för verktyget.
Detta varierande beteende leder till välkända problem inom kompositbearbetning. Delaminering kan uppstå när skikten separeras på grund av för höga krafter. Ofullständigt avskurna eller utdragna fibrer uppstår när verktyget inte kan skära igenom armeringen rent. Ytkvaliteten kan bli ojämn när fibrer och harts reagerar olika på värme och belastning. Gemensamt för dessa problem är att materialets beteende inte är konsekvent och att dess brottmekanismer är svåra att förutsäga.
Konsekvenserna för produktionen kan vara betydande. Defekter leder till kassationer, fler inspektioner, ombearbetning och i värsta fall produktionsstopp, särskilt inom flygindustrin där avvikelser inte accepteras.
Temperaturkänsligheten gör situationen ännu mer komplex. Om temperaturen stiger mjuknar hartset medan fibrerna förblir styva, vilket ökar risken för delaminering och fiberuppflisning. Om bearbetningen däremot sker vid för låg temperatur förblir hartset sprött samtidigt som verktygsslitaget accelererar. Skärdata måste därför kontrolleras med hög precision, något som traditionella verktyg ofta har svårt att hantera. Resultatet blir snabbare slitage, osäker verktygslivslängd och försämrad komponentkvalitet.
Tillförlitlig bearbetning kräver verktyg som är konstruerade för att stabilisera processen, kontrollera vibrationer och hantera värmeutvecklingen. Utan denna kontroll förblir kompositbearbetning en komplex och svårförutsägbar process.

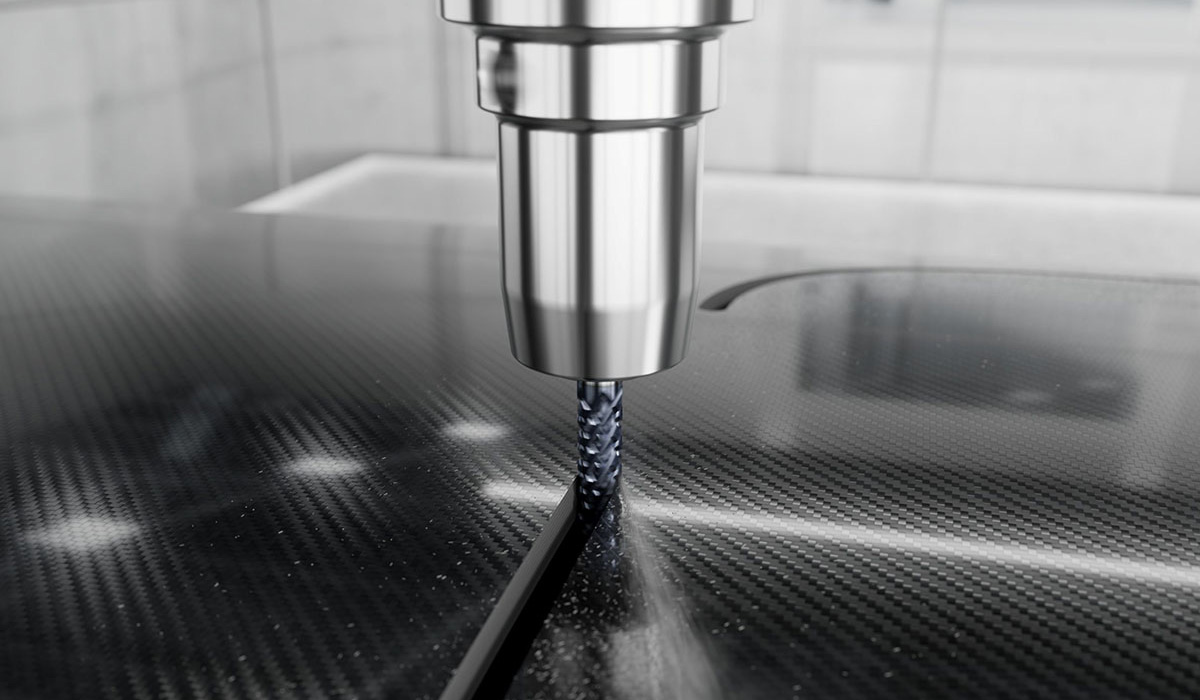

Den tekniska lösningen: CoroMill® Plura composite 2P350
För att möta dessa krav behövs ett verktyg som inte bara skär materialet, utan också kontrollerar hur fibrerna separeras och hur slitaget utvecklas över tid. CoroMill® Plura composite 2P350 har utvecklats med just dessa mål i fokus.

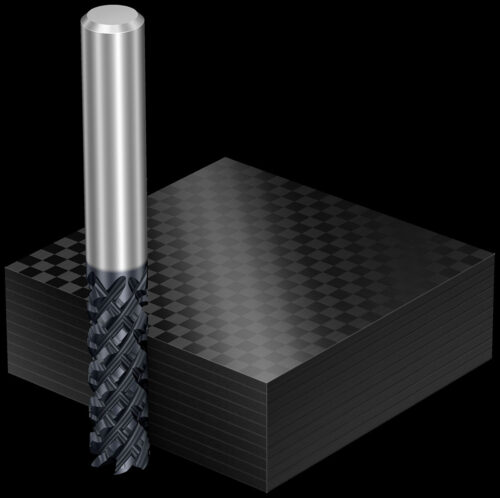

Kärnan i 2P350 är en unik dubbelskärande mekanism. Till skillnad från konventionella pinnfräsar skär den fibrerna rent istället för att slita sönder dem. Mekanismen fungerar enligt en saxliknande princip där två skäreggar samverkar för att lyfta och klippa av fibrerna på ett kontrollerat sätt. Den ena eggen styr fibrerna medan den andra skär dem, vilket stabiliserar laminatet och bidrar till att förhindra delaminering. Denna samordnade rörelse fördelar dessutom skärkrafterna jämnare, vilket minskar vibrationerna och skapar en mer konsekvent och förutsägbar bearbetningsprocess.
Verktygsgeometrin är optimerad för hög produktivitet. Generösa spånkanaler säkerställer effektiv evakuering av damm och lösa fibrer som uppstår under bearbetningen. Genom att snabbt avlägsna dessa partiklar minskar risken för återbearbetning samtidigt som processen hålls stabil och ren. Oavsett om det gäller spårfräsning, rampning eller kantbearbetning klarar 2P350 både grov- och finbearbetning i en och samma uppspänning. Lägre vibrationsnivåer och jämn skärverkan bidrar dessutom till en tystare och mer behaglig arbetsmiljö.
CoroMill® Plura Composite 2P350 bibehåller sitt skärbeteende under ett brett spektrum av bearbetningsförhållanden, vilket gör det möjligt att säkerställa konsekvent kvalitet oavsett variationer i arbetsstycken eller verktygsuppspänning. Den kontrollerade skärmekanismen förbättrar prestandan vid komplexa operationer, något som är särskilt värdefullt i obemannad produktion där operatörer inte kan ingripa. Förutsägbart verktygsbeteende och lägre vibrationer minskar risken för plötsligt verktygsslitage och möjliggör kontinuerlig produktion med mindre beroende av operatörserfarenhet.
Kraften i O2AD
Enbart geometri räcker dock inte vid bearbetning av abrasiva kompositmaterial. Skäreggens tillförlitlighet måste också tåla kontinuerlig exponering för förstärkningsfibrer, vilket gör O2AD-sortens egenskaper avgörande.
O2AD kombinerar avancerad materialteknik med en tjock, högvidhäftande diamantbeläggning applicerad genom kemisk ångdeponering (CVD). Det specialanpassade substratet säkerställer optimal bindning mellan diamantskiktet och verktygskroppen, vilket förhindrar förtida beläggningssläpp och förlänger verktygslivslängden.
Fält- och interna tester visar att verktygslivslängden i princip fördubblades jämfört med den tidigare sorten O12M. I ett flygindustriprojekt där en vingkomponent bearbetades torrt med vakuumutsug i en femaxlig portalfräsmaskin gav O2AD en livslängdsökning på 100 procent jämfört med O12M under identiska skärförhållanden.
Slitageutvecklingen är förutsägbar och gradvis, vilket ger tillverkare möjlighet att öka skärdata med större trygghet samtidigt som kassationer och verktygsbyten minskar. Resultatet är konkreta kostnadsbesparingar genom längre bearbetningstid mellan verktygsbyten, minskat behov av verktygslager och kortare stillestånd.
Genom att kombinera diamantbeläggningens slitstyrka med ett stabilt substrat adresserar O2AD direkt de största utmaningarna inom kompositfräsning. Jämn eggkvalitet säkerställer stabila skärkrafter, låga vibrationsnivåer och en mer förutsägbar bearbetningsprocess. Tillverkare kan uppnå renare snitt, mer konsekvent verktygslivslängd och mer tillförlitliga resultat i abrasiva kompositmaterial.
CoroMill® Plura composite 2P350 med O2AD-sort är mer än ett fräsverktyg. Det hanterar abrasivt slitage, risken för delaminering, temperaturkänslighet och vibrationer samtidigt som det möjliggör högkvalitativa komponenter med konsekvent prestanda, oavsett komplexitet eller variationer i processen. Från flyg- och fordonsindustrin till försvars-, rymd- och marina tillämpningar hjälper 2P350 tillverkare att öka produktiviteten, skydda komponenternas integritet och kontrollera kostnaderna. För tillverkare som ställs inför det som tidigare betraktades som obearbetningsbart sätter CoroMill® Plura Composite 2P350 en ny standard för tillförlitlig högpresterande kompositfräsning.
I ett större perspektiv visar dessa framsteg hur utvecklingen inom verktygsgeometri och materialteknik förändrar förutsättningarna för kompositbearbetning. Delaminering, varierande fiberorientering och temperaturkänslighet kommer alltid att vara en del av arbetet med dessa material, men med rätt teknik kan dessa hinder övervinnas och stabila, förutsägbara processer säkerställas.
För mer information om CoroMill® Plura Composite 2P350, besök produktsidan på Sandvik Coromants webbplats.
