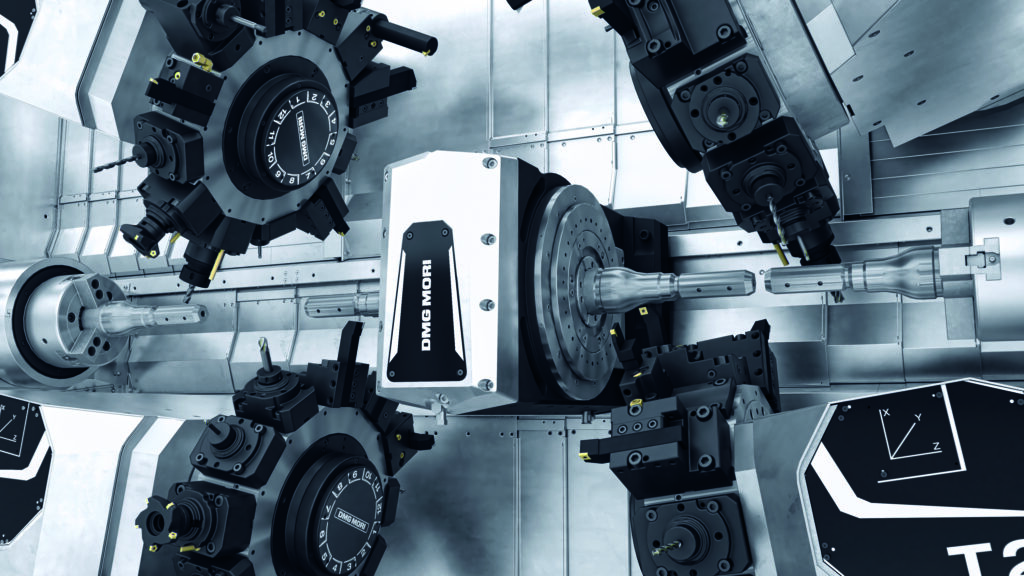

För att möta dagens nya krav på kortare cykeltider och mer komplexa detaljer med fler integrerade processer i en och samma maskin presenterades ett nytt koncept baserat på en moduluppbyggd plattform av stångsvarv modell NZ. Detta innebär att maskinen kan skräddarsys mot den bearbetade produkten, både när det gäller svarvlängd, antal verktygsbärare (revolver), antal styrda B-axlar med även möjlighet till flera svarvspindlar. Stångsvarven kan hantera stång Ø102mm och längsvarva upp till Ø65mm med en mellanspindel med styrbussning alt samma modul kan även användas som en mellanspindel (hylschuck) för att svarva axlar i 4 olika tempo. Varje revolver har en integrerad direktdriven motor och en patenterad koppling som möjliggör ex. ”kuggfräsning” och ”power skiving” (IT6 till IT9). Det presenterades applikationer där man har långhålsborrat 330mm djupt med ett borr på Ø3,8mm. Den moduluppbyggda plattformen finns även med lösningar för att ändbearbeta axlar 200-2800mm. Exempel på applikationer där det kan vara önskvärt är ändbearbetning av kromade stänger inom ex. hydraulik och pneumatik.

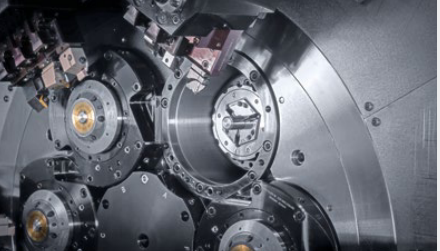

Ytterligare maskinkoncept visades med 6-spindligsvarv med längdsvarvfunktion (styrbussning Ø36). Maskinen Multisprint kan förses med två (2) motspindlar med fria rörelser i XYZ. Med dubbla motspindlar så kan cykeltiden i Op20 halveras. Maskinen kan även laddas med kapade ämnen ”kuts” med fleraxliga robotar. För att minimera riggtiden kan verktygshållarna förinställas utanför maskinen och sedan bytas med snabbväxlingssystem.

Det visades också mindre stångsvarvar Ø32 med längdsvarvsfunktion. Komplexiteten på dagens produkter kräver att dessa svarvar har flera processer än bara svarvning och fräsning. Eftersom maskinen är styrd i 8 axlar kan en sådan process vara att böja detaljen med precision innan den lämnar svarven. Även här är svarven modulärt uppbyggd och kan anpassas mot produkten. Närheten till fabriken i Italien och deras tekniker gör det lätt att anpassa maskinen mot produkter.

Ulrika Arvelin
Sales Support Nordic
DMG MORI Sweden AB
